高機能長耐久性防食防水テープ ULTRA-WAX-TAPE

ウルトラメンテナンス材料 高機能長耐久性防食防水テープ

WAX-TAPEについて

概略

WAX-TAPEのメーカーであるトレントン社は、1949年に米国テキサス州にて創業し、世界で初めてマイクロクリスタリンワックスを主成分とする防水防食テープの製造を開始しました。

マイクロクリスタリンワックスとは、日本工業規格(JIS K 2235)で石油系ワックス3種類に区分され、化粧品の原料やタイヤのゴム製品の耐久性向上などの用途で使用されている原料です。

ULTRA-WAX-TAPEとは、マイクロクリスタリンワックスを主成分としたWAX-TAPEとWAX-TAPE専用プライマーを用いてマイクロクリスタリンをふんだんに使用した防食工法です。

WAX-TAPEとは

WAX-TAPEは、貼り継ぎしていない不織布の合成繊維に、「ミクロ結晶されたワックス」と「可逆剤」と「充填剤のない防食剤」を染み込ませてテープ状にしたラップ製品です。そのため、複雑な形状をもつ金属などにも密着し、優れた防食効果をもたらします。

WAX-TAPEのプライマーは、TORENTON WAX-TAPEシステムが優れた防食性能を発揮できるように開発されたもので、ミクロ結晶させたワックスの機能や利用効果を維持しながらWAX-TAPEと共に使用することで、防食性能向上を発揮する製品です。

配管、フランジ、タンク、鋼構造物(添接部、地際部など)、橋梁(支承、高欄、橋脚など)の長寿命化に最適です。

施工図及び構造図

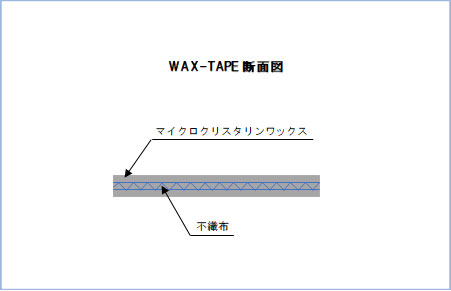

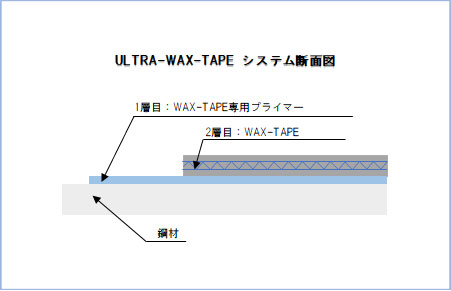

WAX-TAPE断面図 ULTRA-WAX-TAPEシステム断面図

特徴

1.施工が非常に容易
紙粘土のような柔らかさと施工性をもち、ハサミ・カッター等で任意の形にカットし、様々な形状への施工が可能です。
2.表面錆が残っていても施工が可能
浮き錆は除去した後、表面錆が残っている状態においても防錆効果を発揮します。
3.雨天時や水中での施工が可能
雨天時や水中での施工時に、水分によって油分が抜け出すことはありません。そのため、雨天時や水中においても施工ができ防錆効果を発揮します。
4.耐候性に優れている
マイクロクリスタリンワックスの性質により、耐紫外線性能を有しているため、安定して初期性能を維持します。
5.耐薬品性に優れている
酸・アルカリに対し優れた耐性を有しています。
6.環境性に優れている
マイクロクリスタリンワックスを主成分としているため環境へ与える影響がほとんどありません。
7.色付けが可能(構造用)
WAX-TAPE施工後、塗装が可能です。
※塗料:大日本塗料株式会社製 弱溶剤ふっ素樹脂塗料用中塗+同上塗
※塗料については、色付けのみの性能となります。

商品一覧

主剤「WAX-TAPE」

用途 品番 寸法 1巻当り面積
(ラップ含む)
1箱当り 使用可能温度

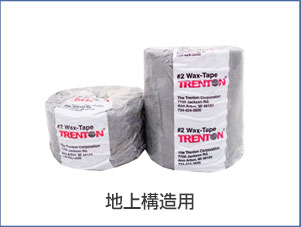

地上構造用 WT-G05-1 2.74m×50mm 0.068m2 1巻 -46℃~60℃ ねずみ色
WT-G05-48 48巻
WT-G10-1 2.74m×100mm 0.20m2 1巻
WT-G10-24 24巻
WT-G15-1 2.74m×150mm 0.34m2 1巻
WT-G15-16 16巻
WT-G30-1 5.48m×300mm 1.50m2 1巻
WT-G30-4 4巻

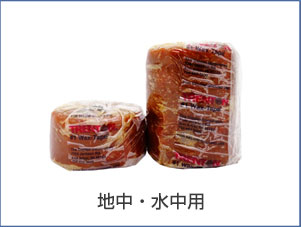

地中・水中用 WT-W10-1 2.74m×100mm 0.20m2 1巻 -46℃~60℃ 茶色
WT-W10-24 24巻
WT-W15-1 2.74m×150mm 0.34m2 1巻
WT-W15-16 16巻
WT-W30-1 5.48m×300mm 1.50m2 1巻
WT-W30-4 4巻

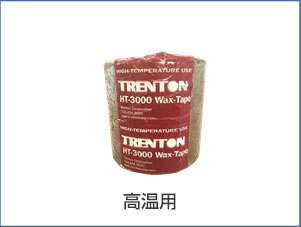

高温用 WT-H15-1 2.74m×150mm 0.34m2 1巻 -1℃~100℃ 茶色
WT-H15-16 16巻
WT-H30-1 5.48m×300mm 1.50m2 1巻
WT-H30-4 4巻
地上構造用 地中・水中用 高温用

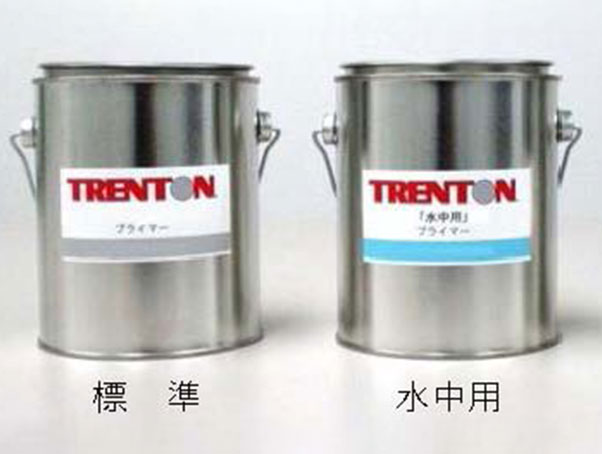

副材「PRIMER」

用途 品番 容量 1缶当たり使用量
標準 PU-HT-850 850g 2.5m2
PU-HT-3400 3.4kg 10m2
湿潤用 PU-PR-850 850g 2.5m2
PU-PR-3400 3.4kg 10m2
水中用 PU-WT-850 850g 2.5m2
PU-WT-3400 3.4kg 10m2

仕様

仕様「WAX-TAPE」

主成分 マイクロクリスタリンワックス
重量 約2.4kg/m2
形状 シート状(ロールタイプ)
厚み 約2mm
保存期間 室内暗所25℃以下にて3年(※プライマーにおいても同様)

物性「WAX-TAPE」

試験内容 規格 試験データー 補足
破断強度 ASTM D1000 10.693KN/m 伸び率:142%
引張強度 ASTM D1000-04 3.27KN/m 伸び率:186%
密着強度試験 ASTM D1000-04 1.86N/10㎜
破壊電圧試験 ASTM D149 13.5KV 厚み:2㎜
塩水噴霧試験 ASTM B117 腐食なし 1000時間
水蒸気透過試験 ASTM E96 1.23×10-4 g/m2・24h 温度:23℃ 湿度:50%
剥がれ試験 CSA Z245-21-12.5 25℃:
剥がれ距離=0cm
配管に巻き付け後、180度(0時~6時)幅25㎜切込みを入れ、重量200gの荷重にて1分間後の剥がれ距離を測定
40℃:
剥がれ距離=0cm
-30℃:
剥がれ距離=0cm
燃焼試験 消防危第57号 適合

適合規格

適合規格 内容
AWWA C217-16 鋼管パイプ及び継手部マイクロクリスタリンワックス及びペトロラタムテープコーティング規格
NACE RP0375 地中パイプライン:地中適用ワックスコーティングシステム規格
NACE SP0198 保護コーティング:断熱及び耐火材料下での腐食抑制規格
ISO 21809-3 石油及び天然ガス産業における埋設または水中パイプライン用外部コーティング規格
ISO 20340 海洋構造物関連防食システム性能規格
ISO :国際標準化機構 / NACE:国際的な腐食防食学会 / AWWA:米国水道協会

耐薬品性

耐薬品性 試験規格 概要 結果 備考
塩酸(5%) ASTM G20-10:2015 浸漬・噴霧
硝酸(10%) ASTM G20-10:2015 浸漬・噴霧
塩化ナトリウム(10%) ASTM G20-10:2015 浸漬・噴霧
水酸化ナトリウム(10%) ASTM G20-10:2015 浸漬・噴霧
飽和石灰水 ASTM G20-10:2015 浸漬・噴霧

施工方法

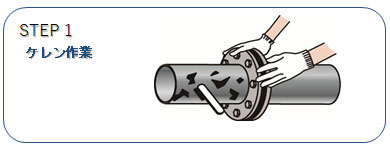

ケレン作業

浮き錆のワイヤーブラシ等で除去をおこない、水拭きにてホコリやゴミを取り除く。

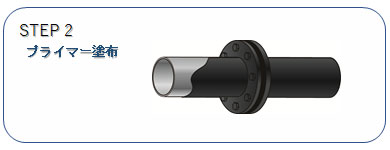

プライマー塗布

必要量のWAX-TAPE専用プライマーを手で取り出し手で塗布する。
※手袋着用のこと

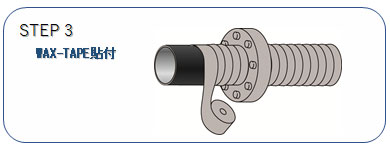

WAX-TAPE貼付

WAX-TAPEを防食範囲に施工する。
複雑な形状等においては、ハサミやカッターにて切込みを入れて空気だまりがないように設置をおこなう。

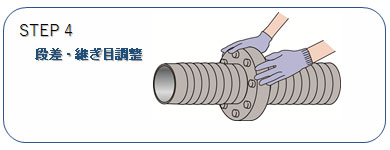

段差・継ぎ目調整

継ぎ目がなくなるようにしっかりなじませ、空気だまり・浮き・剥がれがないことを確認する。

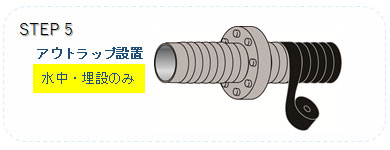

アウトラップ設置

外部から力が加わる場合は、PVC等にてアウトラップをおこなうこと。

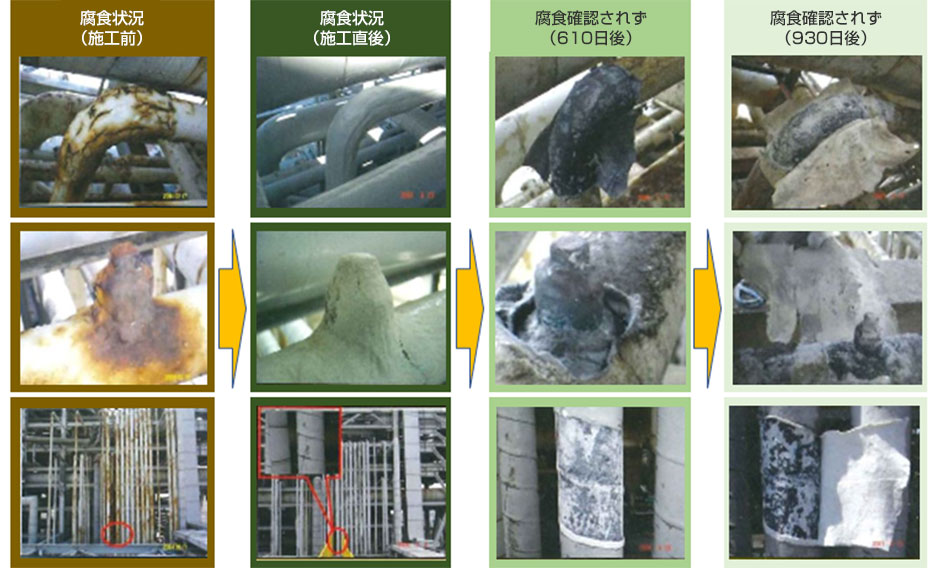

防食効果

ULTEA-WAX-TAPEは再度メンテナンスを必要とする場合、簡単にはがすことが出来ます。

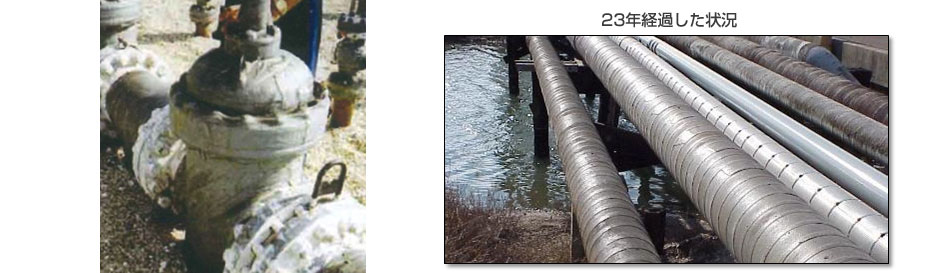

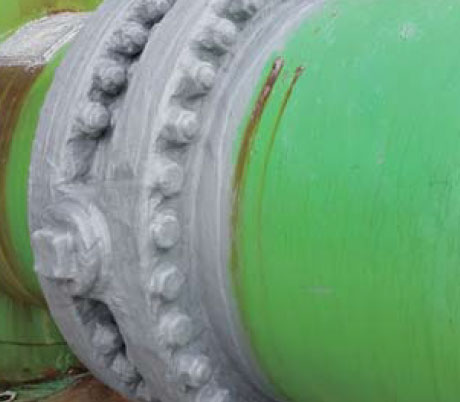

1986年に施工した大口径のバルブ及びフランジを12年経過(1998年)のメンテナンス時に、WAX-TAPEを剥がし確認したところ「ボルトはネジ山まで錆が確認されなかった」という実績があります。

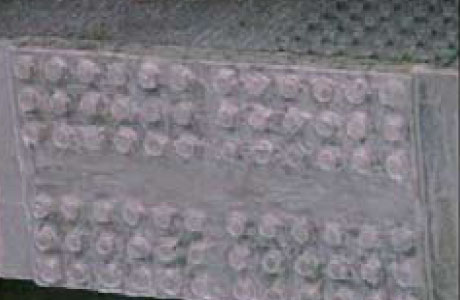

23年経過した状況

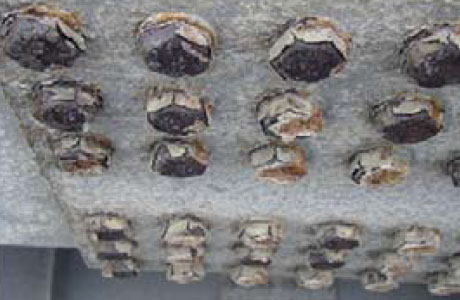

現場状況確認

腐食確認されず

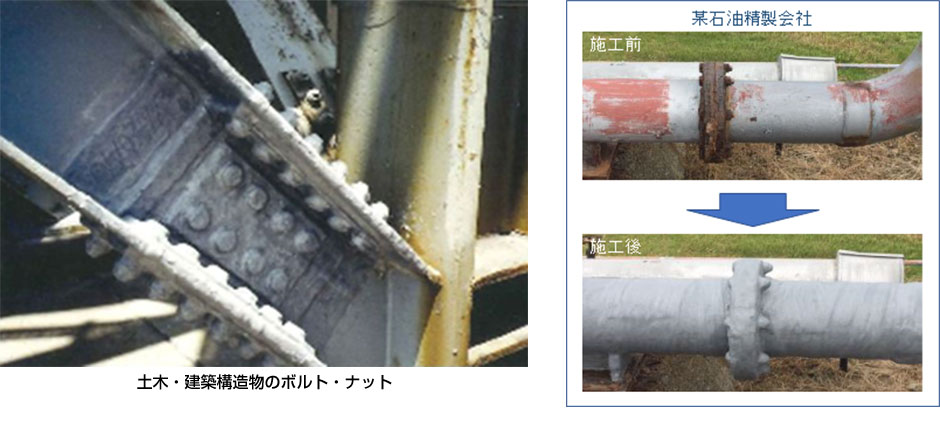

施工事例

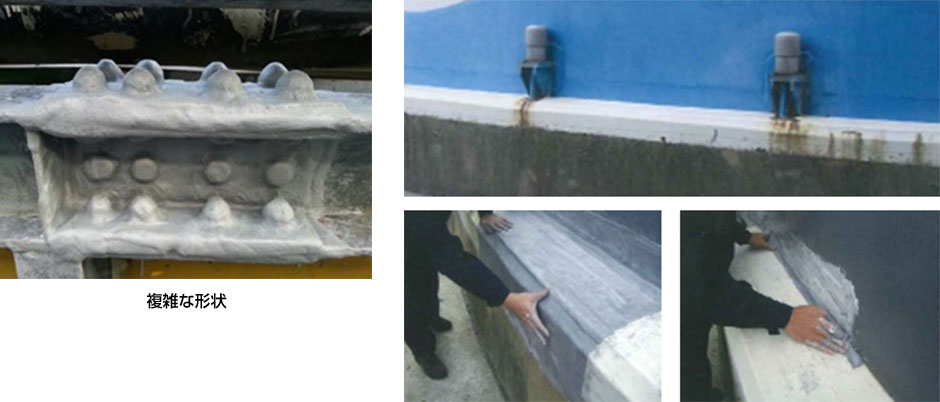

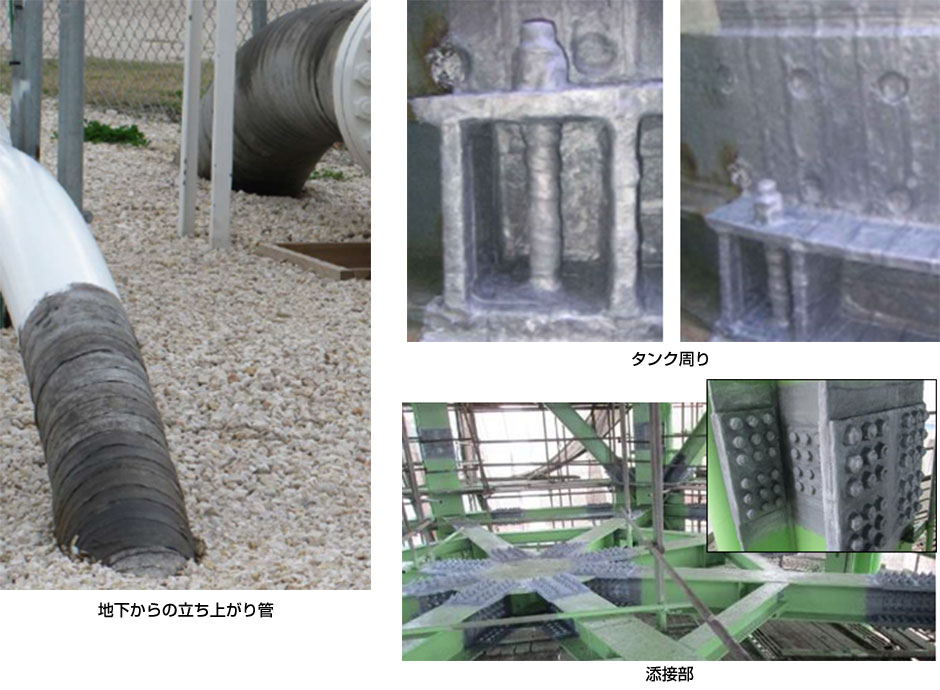

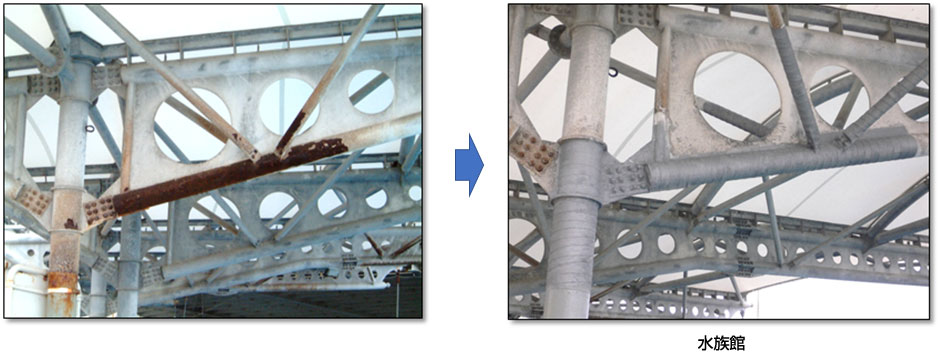

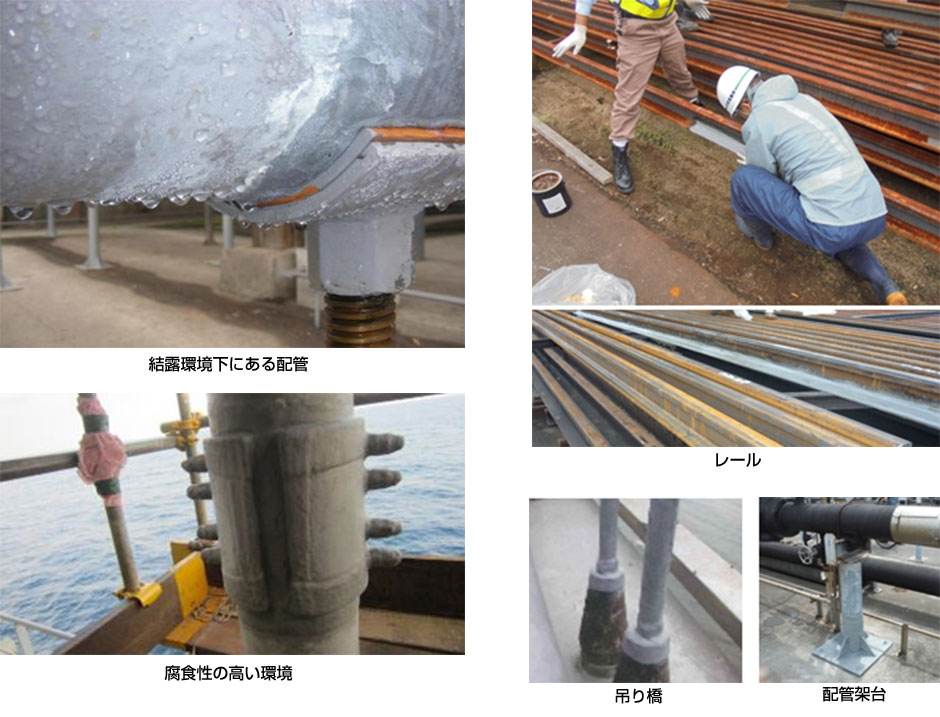

地上部

鋼構造物及びプラントの配管等、複雑な形状に施工ができます。
現場でのブラストや塗装・溶射等により、初期性能及び品質が担保できない箇所での用途に適しております。

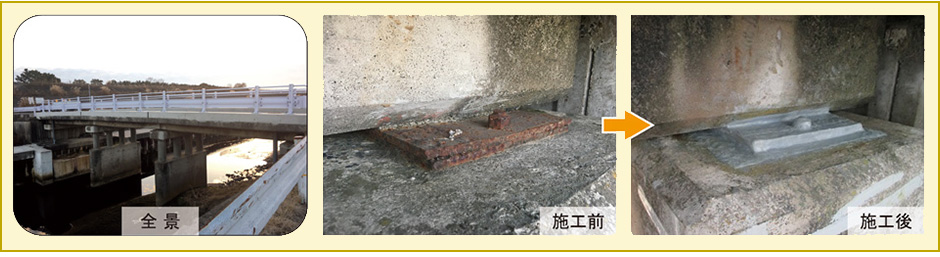

橋梁支承部

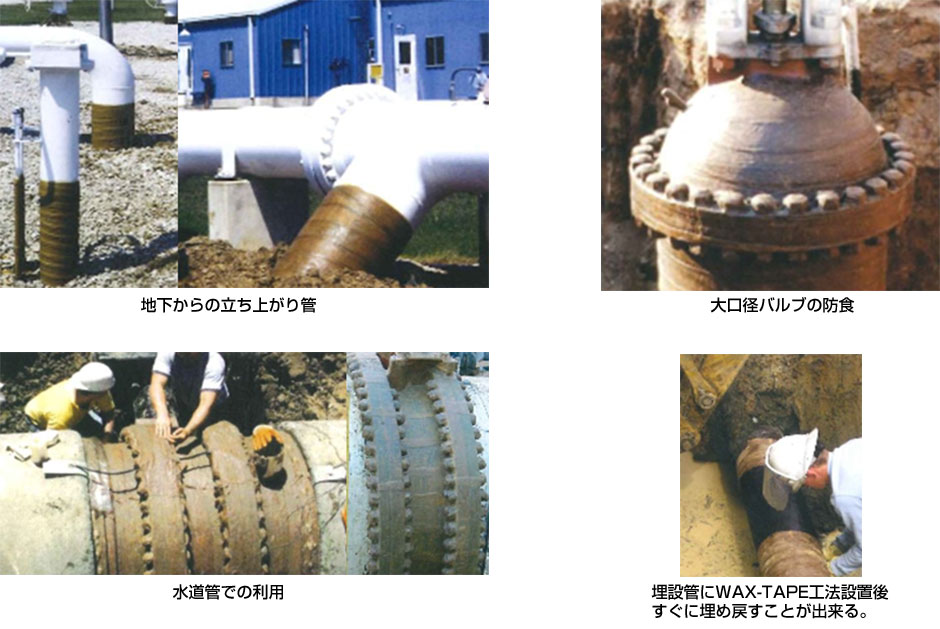

地下部

優れた防水性をもっており、電気防食との併用もできます。
WAX-TAPE工法設置後、すぐに地中に埋め戻すことができます。

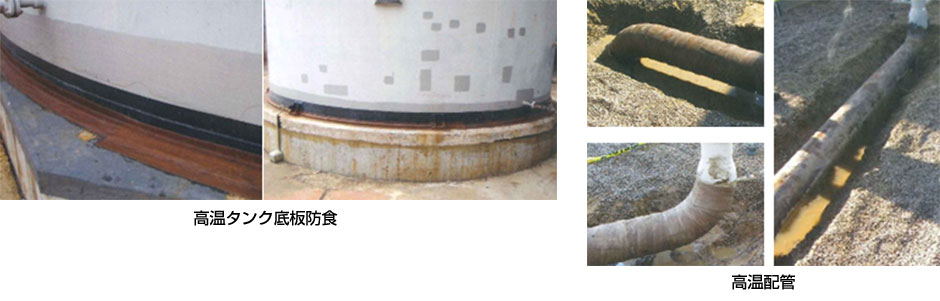

高温部

WAX-TAPEは表面処理が容易なため、迅速かつ簡単に設置できます。
100℃以下の地上や地下配管に対応できます。

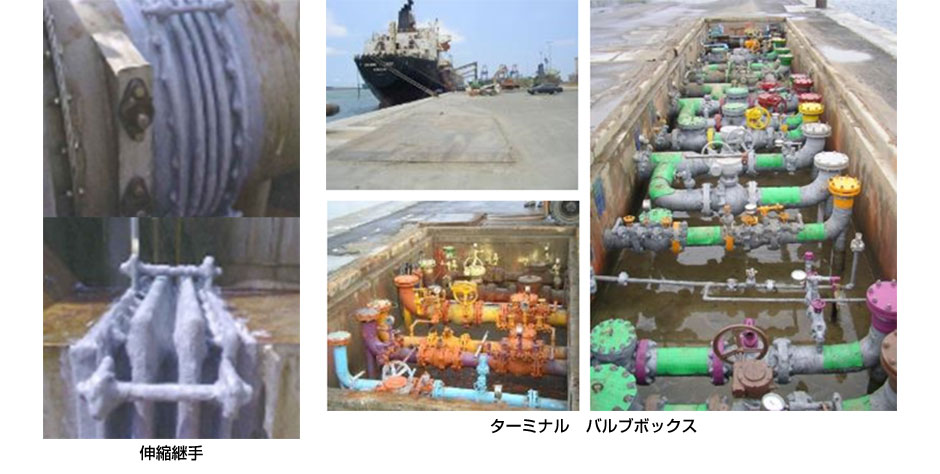

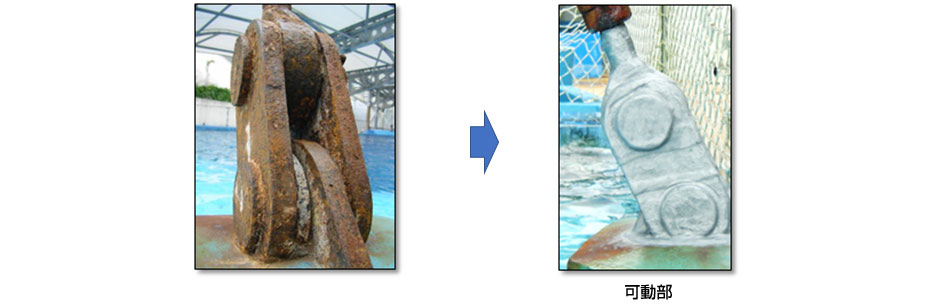

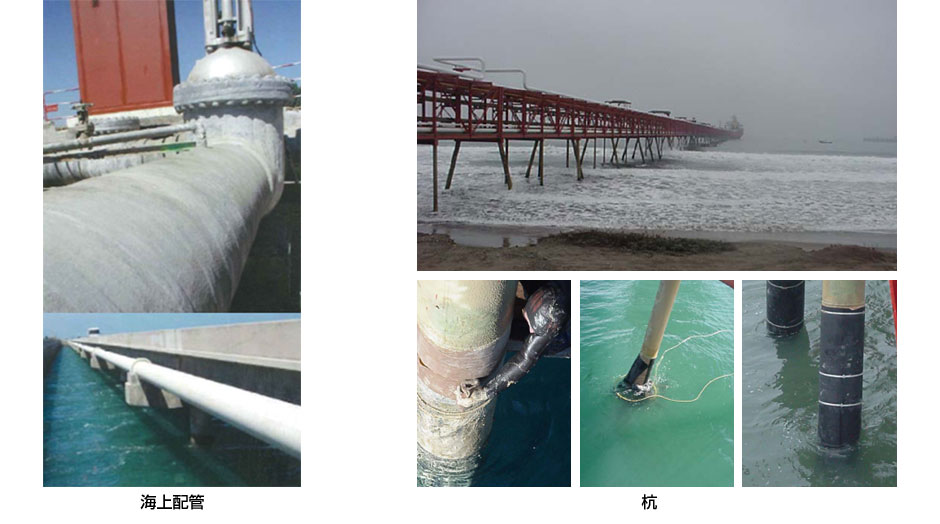

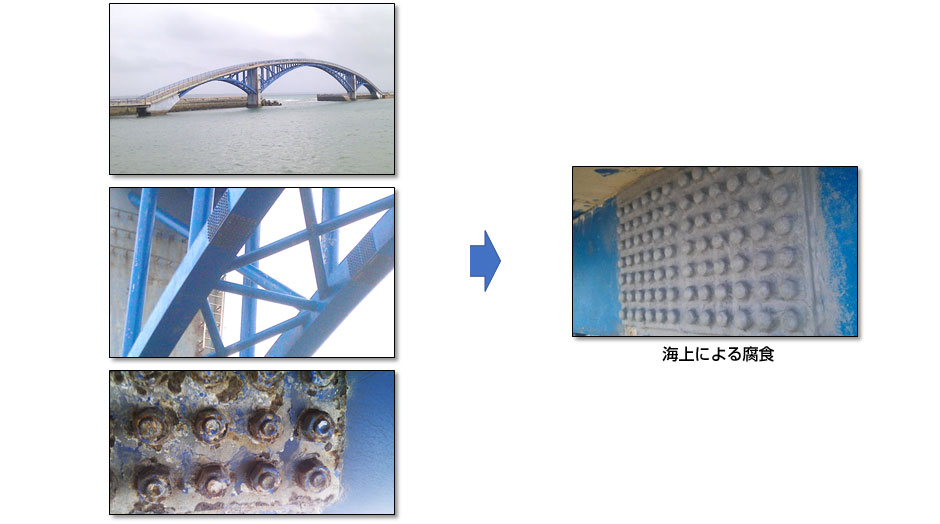

水上・水中部

優れた防水性をもっており、電気防食との併用もできます。

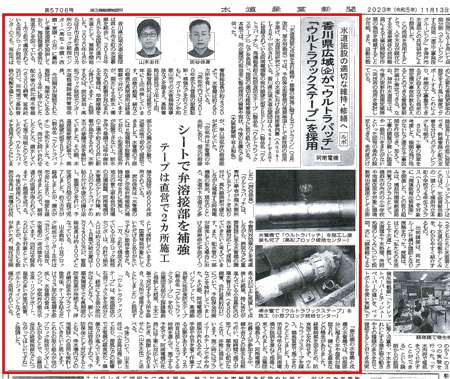

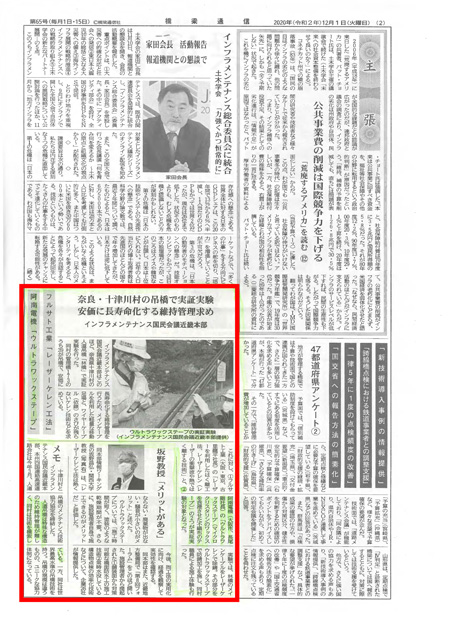

各種新聞記事 (PDF file)
