可動式安全柵機器取込ハッチ「無事要柵(ぶじようさく)」

無事要柵

墜落事故・転落事故から作業員を守る!

XTIRPA

 変電所や倉庫・下水処理場等の施設では、機器搬入用のステージ(バルコニー)が設けられていますが、作業時には着脱式の安全柵をはずさなければならない場合が多く、作業員の転落や資材の落下の危険性が伴います。そうした問題を解決できないかと、現場の声から生まれた「無事要柵」で現場の安全確保を!


特徴

操作方法

(施工例:関西電力株式会社殿 北立花変電所)

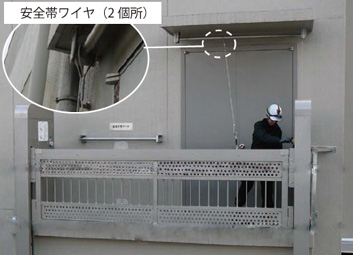

  1. 安全帯ワイヤに安全帯をかけます
  2. 注意喚起テープを引き出して、反対側の駆動ユニットのパイプに差し込みます
    (使用後は、自動巻き取り式なので簡単に収納できます。)

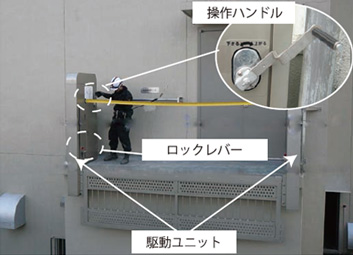

  3. 収納BOXから取り出したスパナでボルトを緩め、可動柵のシャフトからロックレバーを解除します。
  4. 収納BOXから取り出した操作ハンドルを、蝶ナットで固定してから反時計方向に廻すと昇降柵が下降し、時計方向に廻すと上昇します。
昇降柵上昇時 昇降柵下降時
昇降柵上昇時 昇降柵下降時
注意喚起テープ 注意喚起テープ スパナ・操作ハンドル収納BOX 昇降柵下降時
注意喚起テープ(引き出してフックにかけるだけで簡単に注意喚起が出来ます) スパナ・操作ハンドル収納BOX スパナにてロックレバー解除

変電所での施工例

関西電力株式会社殿 丹南変電所

施工前

建物機器搬入出入り口の手摺がボルト・ナットによる着脱式となっており、狭いスペースで手摺を取り外し、建物内に持ち込まなければならなかった。作業員及び手摺や工具が落下する危険性が高かった。

施工前 施工前

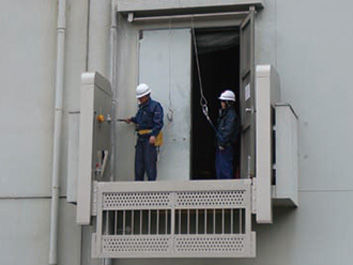

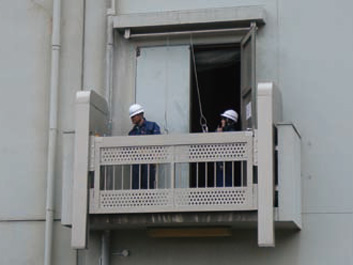

施工後

作業員や物の落下の危険性がなくなった。また、安全帯ワイヤを2か所取付けて、2人の作業員がステージを自由に移動できるようになったため、安全帯なしの危険作業を防げるようになった。

施工後 施工後
