粉じんが飛散しないケレンツール「ダストレスケレンツール」

粉じんが飛散しないケレンツール ダストレスケレン工法

従来とははるかに厳しい
「粉じんの大幅な低減・管理」「暴露防止対策」
が強く求められています。

厚生労働省 労働基準局 安全衛生部 / 国土交通省 大臣官房 技術調査課

鉛等有害物を含有する塗料の剥離やかき落とし作業における
労働者の健康障害防止について

(平成26年5月30日 基安労発0530第1号)

剥離等作業は必ず湿潤化して行うこと。湿潤化が著しく困難な場合は、当該作業環境内で
湿潤化した場合と同等程度の粉じん濃度まで低減させる方法を講じた上で作業を実施すること。

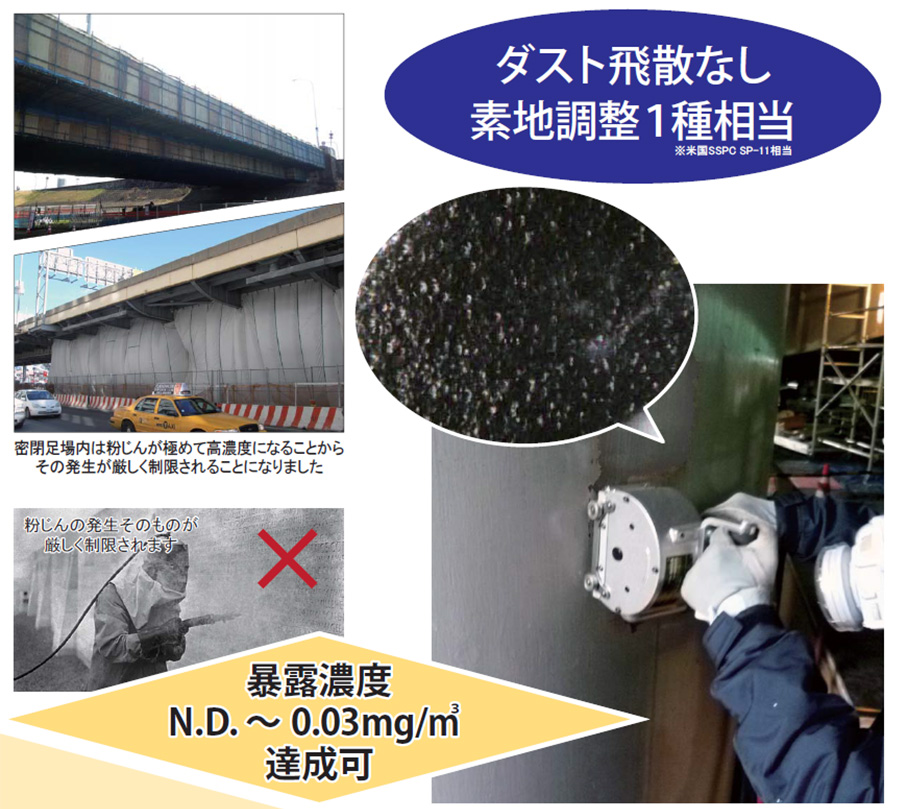

粉じんの発生そのものが厳しく制限されます

ダストレス研磨(ケレン)ツール概要

ダストレスケレン工法とは、HEPAフィルタ付強力真空吸引装置COMPACT-VAC と研削ツール(ROTO-PEEN、CORNER-CUTTER®) で構成され、ケレン時のダスト飛散をほぼゼロに抑えることが出来る画期的なツールです。

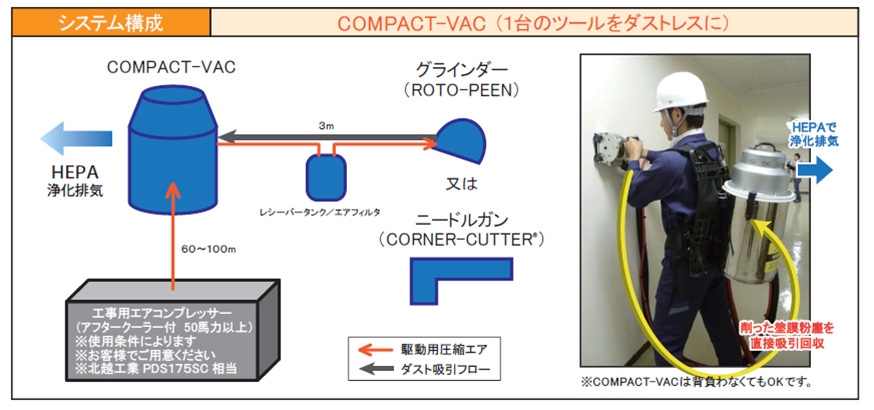

システム構成

商品一覧

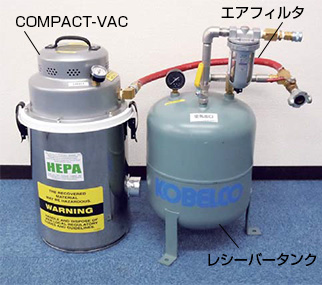

強力真空吸引装置 COMPACT-VAC コンパクトバック

COMPACT-VAC

【概要】
エアコンプレッサーで圧縮エアーを供給するだけで、強力な真空吸引力を発生します。
ROTO-PEEN,CORNER-CUTTER®などの研削ツールに接続し、発生するダストを回収します。

接続可能ツール台数 1台(ROTO-PEEN又はCORNER-CUTTER®)
ダスト吸引ホース延長可能距離  3m(COMPACT-VACとツールの最大距離)
駆動源(圧縮エアー) 単体エアー消費量 119m3/H @ 0.62MpaG
※Roto-Peen接続の場合、
119+51=170m3/H @ 0.62MpaG、
Corner cutter接続の場合、
119+8.5=127.5m3/H @ 0.62MpaG
が必要となります。
ダスト回収容器容量 約5リットル(紙パック式、簡単廃棄)
ダスト吸引風量 119m3/H(吸引ホースφ38mm)
吸引力 3,810mmH2O
浄化排気 HEPAフィルタを介して浄化排気
ダスト捕捉99.97%(0.3μ微粒子にて)
重量 約11kg

注: 回収した塗膜鉛など有害物質が含まれている場合、「特別管理産業廃棄物」など各種法令に従い処分してください。
使用に際しては、適切な保護具(ヘルメット、メガネ、マスク、耳栓、手袋など) を着用ください。

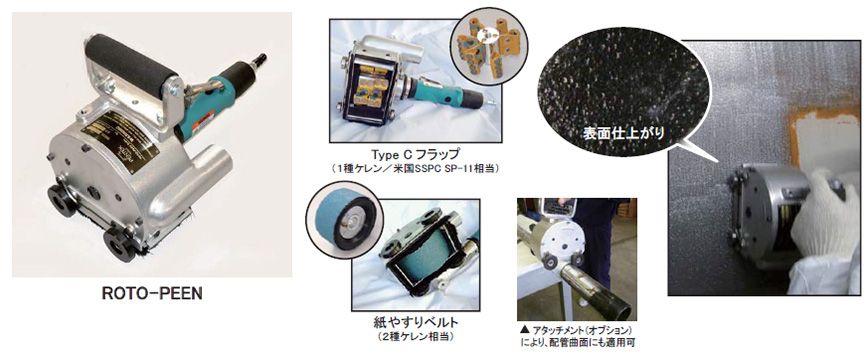

ダストレス/グラインダー ROTO-PEEN

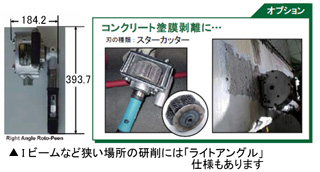

【概要】ROTO-PEENは、平面用グラインダーです。強力真空吸引装置(COMPACT-VAC)と接続して使用することで、ダストレス研削が可能となります。アタッチメント(別売オプション)により、配管曲面にも適用可です。

ROTO-PEEN
研削幅  50mm
研削能力 2~4m2/H(一例)
刃の種類 (Type C)
刃先タングステンカーバイトのフラップが叩くようにして塗膜を剥離します。
(Cushioned AW)
紙やすりベルトで塗膜を剥離します。番手も24~220gritまであります。
駆動源 圧縮エアー(消費量:51m3/H @ 0.62MpaG)
重量 約3.7kg

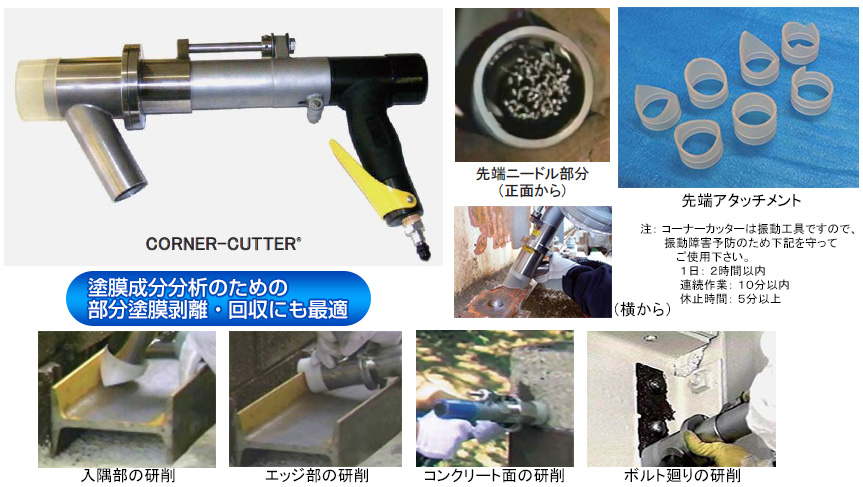

ダストレス/ニードルガン CORNER-CUTTER

【概要】CORNER-CUTTER®は、ボルト廻りや、複雑な形状の塗膜剥離に最適です。
強力真空吸引装置(COMPACT-VAC)と接続して使用することでダストレス研削を実現します。

CORNER-CUTTER
研削幅 40mm
研削能力 0.5~1.0m2/H
刃の交換目安 40~60H
刃の種類  剛性ニードル(直径2mm : 米国SSPC SP-11相当)
※オプションで、直径3mmのニードル有
駆動源 圧縮エアー(消費量:8.5m3/H @ 0.62MpaG)
重量 約4.3kg

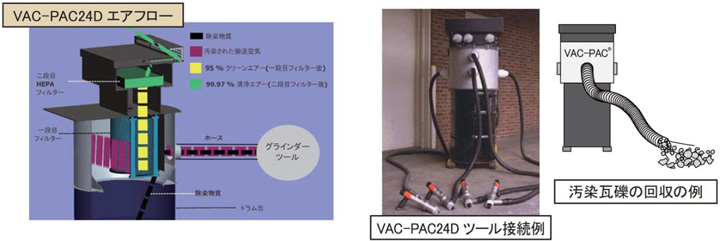

強力真空吸引装置 VAC-PAC24D

【概要】VAC-PAC24Dは、COMPACT-VACの上位機種です。より高い安全性が求められる放射性物質や有害物質の剥離、大型工事に最適です。逆洗機能付フィルタ採用により交換頻度が大幅に低減できます。
COMPACT-VAC同様、ROTO-PEEN,CORNER-CUTTER®,その他さまざまなツールと接続して使用します。

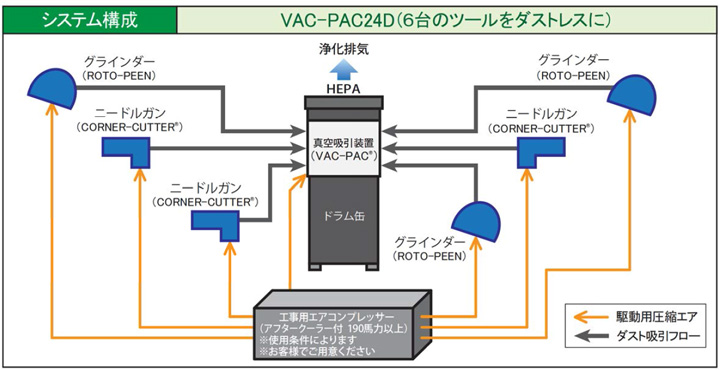

システム構成 VAC-PAC24D
形式 VAC-PAC24D
接続可能ツール台数 6台(ROTO-PEEN又はCORNER-CUTTER®)
ダスト吸引ホース延長可能距離  60m(VAC-PAC24Dとツールの最大距離)
※使用条件はお問い合わせください
駆動源(圧縮エアー) 476m3/H @ 0.62MpaG
(ツール駆動用エアー含まず)
ダスト回収容器 200リットルドラム缶(直接回収)
※ドラム缶はご用意ください
ダスト吸引風量
(HEPA出口にて)
1,019m3/H
浄化排気 HEPAフィルタ+逆洗機能付き一次フィルタによる浄化排気
ダスト捕捉99.97%(0.3μ微粒子にて)
制御用電源(充電式) DC12Vバッテリー
寸法 L × W × H mm 1,219 × 711 × 1,829
重量 340kg
その他 ツール用真空ホースφ38mm
(用途により真空ホースφ75mm接続可)

※仕様等につきましては、予告なく変更する場合がありますのでご注意ください。
