収納式安全タラップMT-21

安全タラップMT-21 安全タラップMT-21

モンキータラップが階段に早変わり。省スペースがうれしい、
安全で簡単操作のタラップです。

傾斜階段を常設できない場所でも大丈夫!
安全タラップMT-21は引き出しスペースがあれば、
使用時は傾斜階段として、
使わない時は垂直梯子とほぼ同じスペースに収納でき、たいへん便利です。
腐食を防ぐアルミ(アルマイト仕上げ)製で、滑り止め付の半面ステップや
手摺など安全のための工夫も充実。

収納式 メンテナンス安全タラップ MT-21の主な特長

丈夫なつくり、
堅牢な構造です。

たわみは荷重1.47kNに対して桁長の1/300以内で設計していますので、たいへん堅牢です。安心して使用できます。

昇降の際も
安全です。

昇降時の事故を防ぐため、滑り止めの平面ステップ(幅220mm)を使用。手摺も付いていますので、より一層、安全です。

簡単収納。
簡単操作。

垂直に収納された手摺や本体は、必要な時に簡単な操作で引き出すことができます。出し入れがラクラクで丈夫な上に、使い勝手も抜群です。

耐食性が高く
軽量で丈夫なアルミ製です。

本体は腐食を防ぐためアルミ製(アルマイト仕上げ)。ボルト類はSUS304を使用しています。

場所で悩まない
省スペース収納。

使用時以外は垂直に収納できるため、たいへんコンパクト。階段下のスペースを有効利用することができ、広々とした空間をつくり出せます。

収納式安全タラップMT-21 製作標準仕様

項目 標準仕様
タラップ取付高さ ※2m以上6.5m以下 これを超えるものは別途打ち合わせ
ステップ幅×奥行き 500mm(400~600まで可能)×220mm
使用時のタラップ角度 65°(60°~75°まで可能)
桁及びステップ板のたわみ 荷重1.47kNに対して桁長の1/300以内
製品主要材料及び表面仕上げ アルミ合金(A6063/A5052)  アルマイト仕上げ

※5m以上は、バランスウェイト方式を推奨します。(操作力軽減の為)

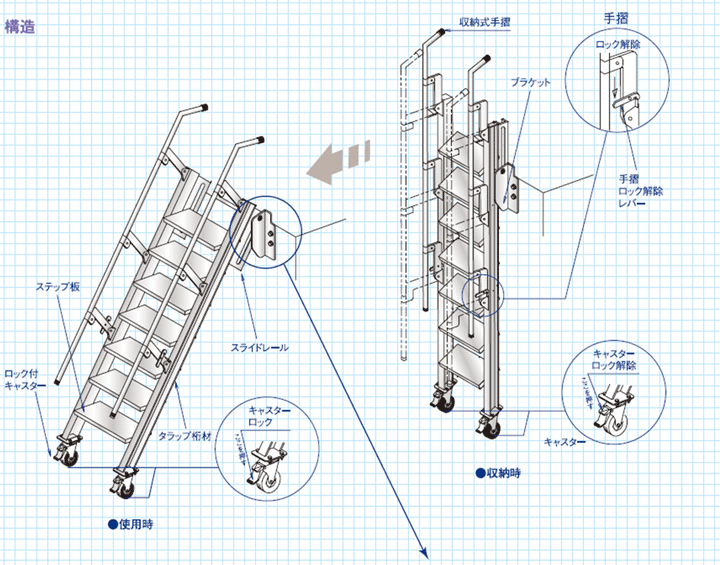

構造

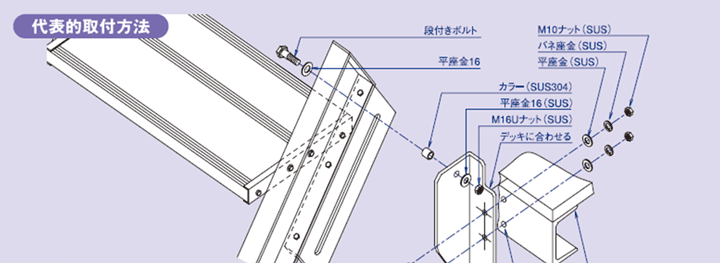

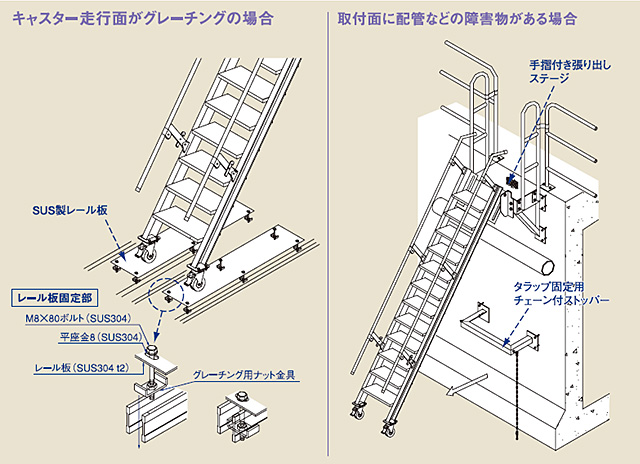

代表的取付方法

収納式安全タラップMT-21 操作方法

安全タラップMT-21は、傾斜階段が常設できない場所で役立ちます。普段は垂直に収納できてスペースを取らず、使用時には簡単な操作で手摺付の階段に早変わりし、安全な昇降ができます。

木津川上流浄化センター 殿(京都府)※JS委託
 納入年月:平成14年3月
 寸法:3600mm(H)

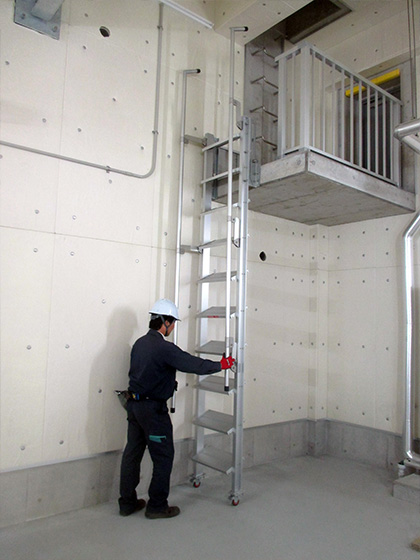

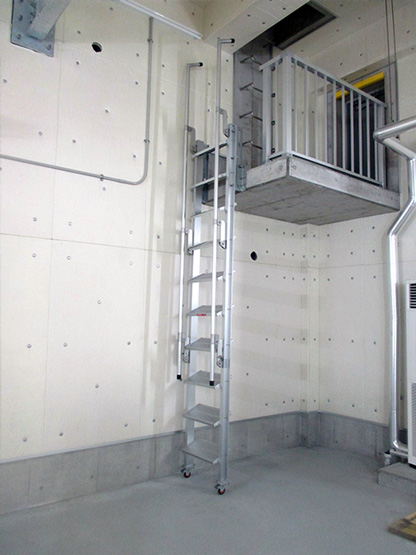

タラップ収納時 左右の手摺ロックレバーを解除して、手摺を引き出します。
【1.】タラップ収納時 【2.】左右の手摺ロックレバーを解除して、手摺を引き出します。
左右のキャスターロックカバーを解除して本体を引き出します。 キャスターをロックして本体を固定し、昇降します。
【3.】左右のキャスターロックカバーを解除して本体を引き出します。 【4.】キャスターをロックして本体を固定し、昇降します。

タラップ応用バージョン

タラップ応用バージョン

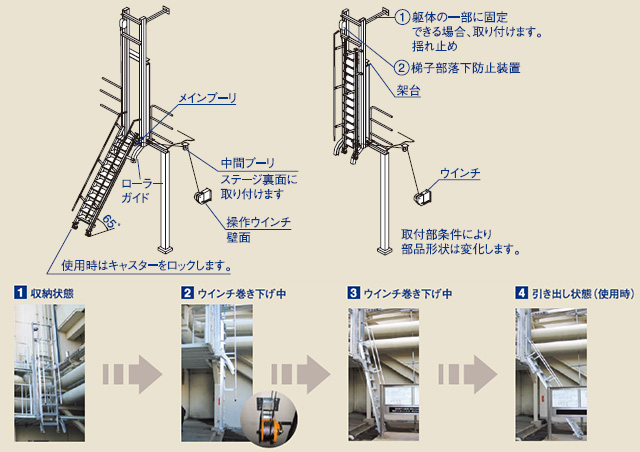

ウインチ吊り下げ式

下部が水面の場合で、上から下に降りるためのタラップ。
収納時は、水に浸からない高さまで上げておき、使用時にウィンチを巻き下げタラップを伸ばします。
用途:ダム・河川等

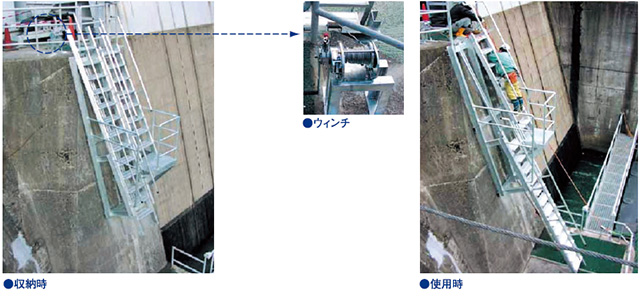

納入先:関西電力株式会社 新由良川発電所
取付高さ:6,300mm(H)
納入年月:平成15年3月

ウインチ吊り下げ式

ウインチ式タラップ

手動式のウィンチで引き出し・収納するタイプです。
約2,000mm吊り上げて収納するため、下部のスペースが有効に利用できます。
また、無用な昇降を防止することができます。

ウインチ式タラップ

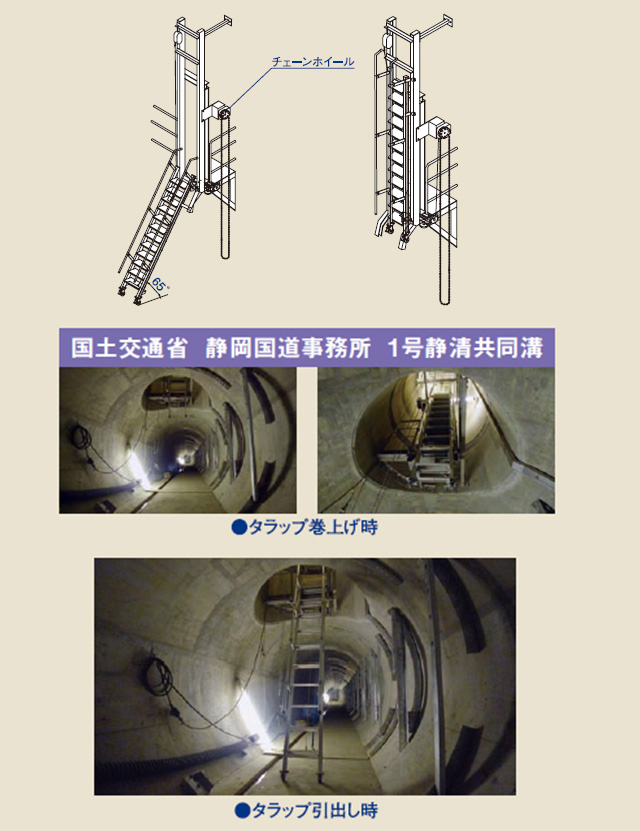

チェーンホイール巻き上げ式タラップ

手動式のチェーンホイールで引き出し・収納するタイプです。
約2,000mm吊り上げて収納するため、下部のスペースが有効に利用できます。
また、無用な昇降を防止することができます。

施工例
仕様:チェーンホイール巻き上げ式
納入年月:平成21年10月
寸法:3,000mm(H)

チェーンホイール巻き上げ式タラップ

はね上げ式安全タラップ

移動ウェイト方式により、水平収納から簡単な操作で使用状態になる便利なタラップです。

材料:アルミ(A6063S-T5)他
表面処理:アルマイト(一部生地)
ステップ巾:400~500mm
取付高さ:3,000mm以内
許容荷重:1.47kN以内

はね上げ式安全タラップ
使用方法
上部から下部に降りる場合
●タラップはバランスウェイトにより常時水平に保持されています。
Step1
●操作ハンドルを押し下げますと、タラップが降下すると同時にバランスウェイト型ラップ下側に移動して昇降状態で保持されます。
Step2
●チェーンを外してタラップを降ります。
Step3
●タラップ下部を押し上げますとタラップは水平状態になり、ウェイトはステージ側に移動して保持されますので洞道内通行の障害になりません。
●下部から上部へ上がる場合は、タラップ操作用チェーンを引き下げますとタラップは昇降状態で保持されます。

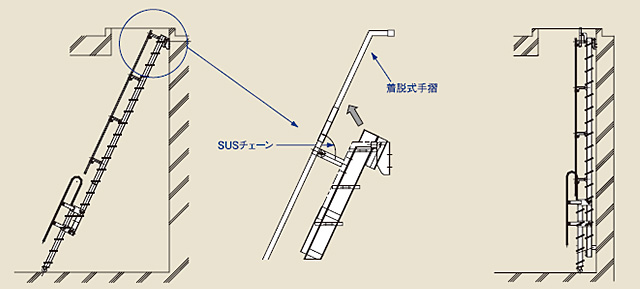

スライド式安全タラップ

取付高さを最大に使用したい場合に適しています。
収納時は本体がスライドして短縮されます。

スライド式安全タラップ

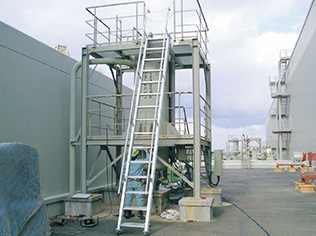

施工例「電力」

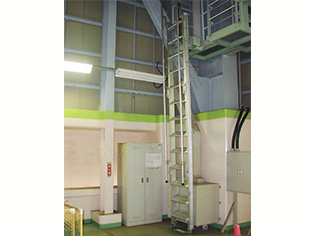

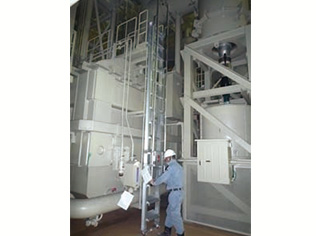

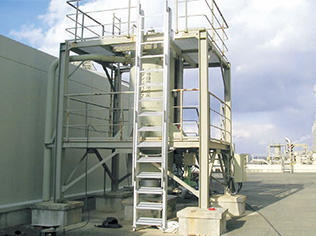

関西電力株式会社 高浜発電所
設備名:1号脱気器エリア雑用空気配管
納入年月:平成17年9月
開口寸法:4,000mm(H)

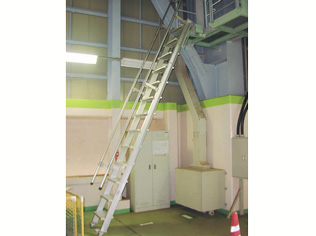

収納時 使用時

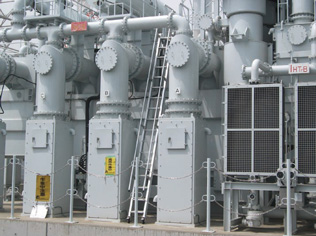

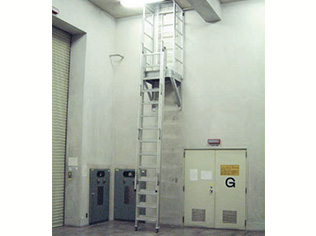

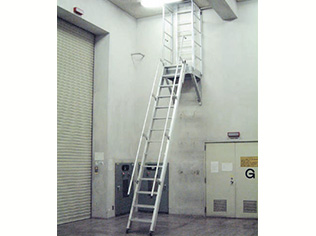

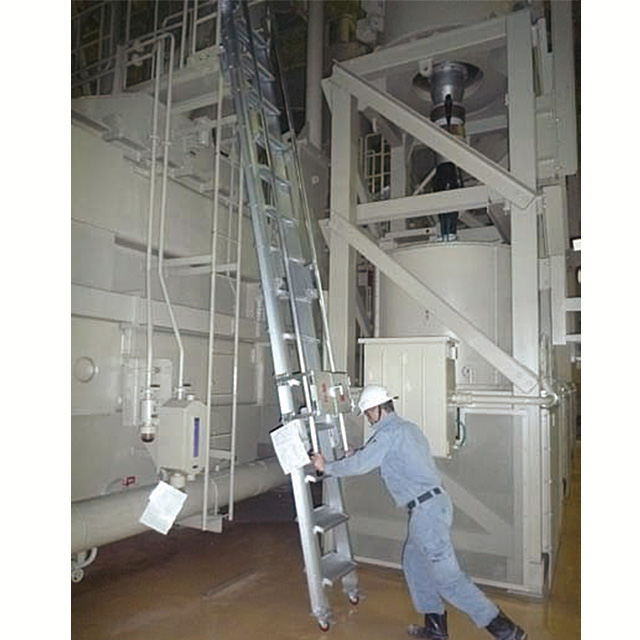

関西電力株式会社 堺港発電所

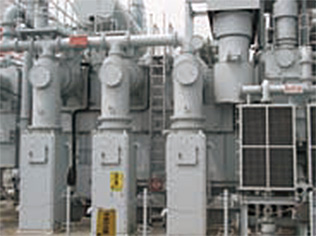

設備名:1号メイントランス
納入年月:平成24年4月
開口寸法:5,100mm(H)

使用時 収納時

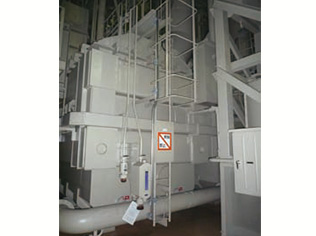

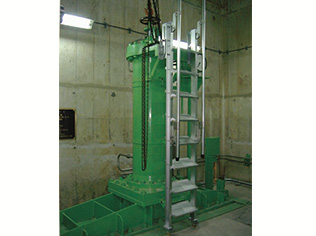

九州電力株式会社 玄海原子力発電所
設備名:3号軸受冷水スタンドパイプ
納入年月:平成16年1月
開口寸法:4,500mm(H)

収納時 使用時

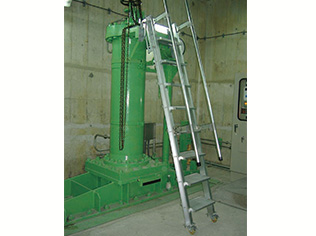

関西電力株式会社 大河内発電所
設備名:2号変圧器周辺 OFケーブルC横
納入年月:平成22年3月
開口寸法:4,180mm(H)

使用時

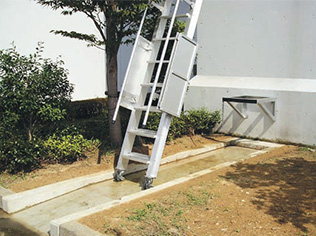

施工前(既設) 収納時

施工例「公共施設」

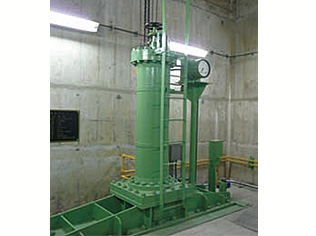

水資源機構一庫ダム管理所
設備名:ゲート昇降設備
納入年月:平成20年3月
開口寸法:2,500mm(H)

収納時 使用時

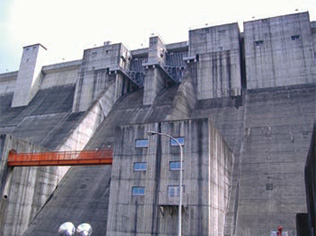

施工前(既設梯子) ダム全景

大阪府北部水道事業所 高槻ポンプ場
納入年月:平成17年12月
開口寸法:4,100mm(H)

収納時 使用時

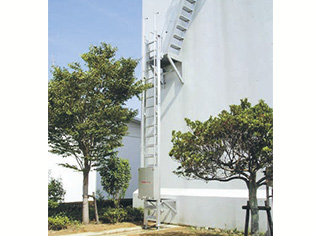

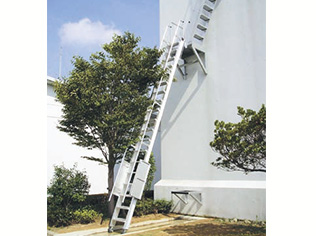

国土交通省 佐賀河川総合開発工事事務所 筑後川機場
設備名:調圧槽点検用収納タラップ
納入年月:平成16年7月
開口寸法:5,800mm(H)

収納時 使用時

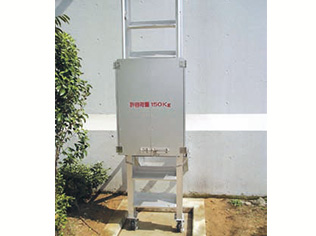

ロック付き昇降防止扉(※オプション)
